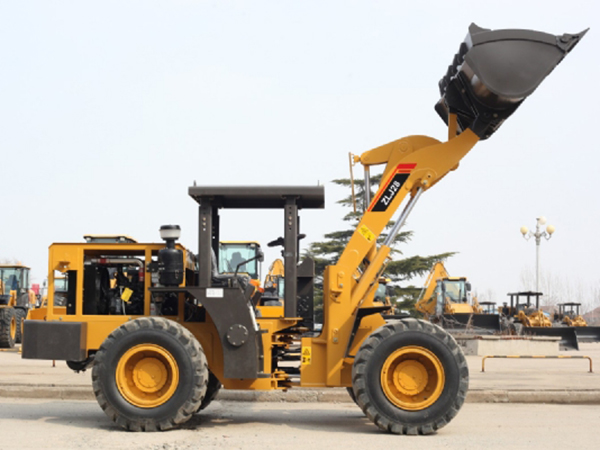

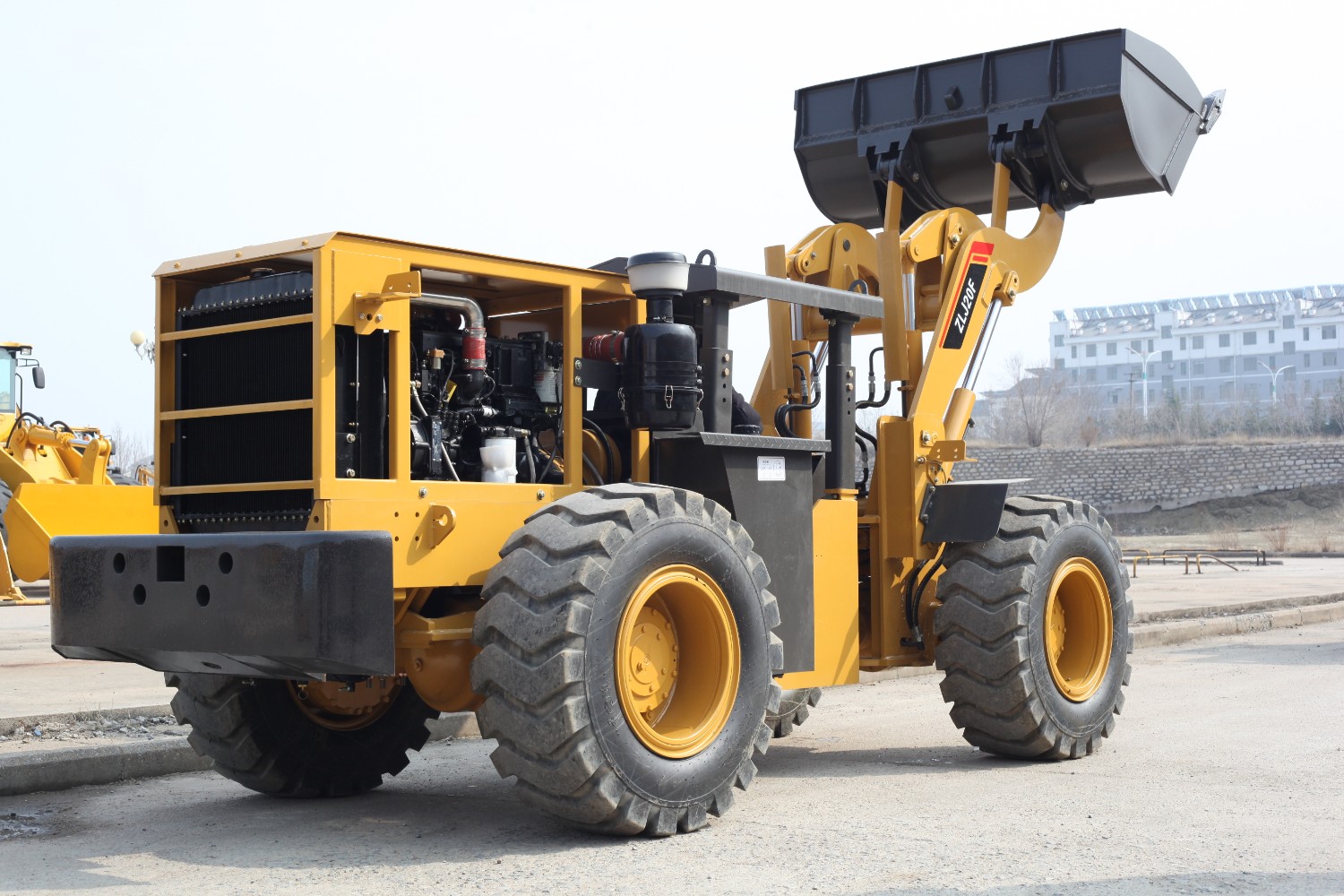

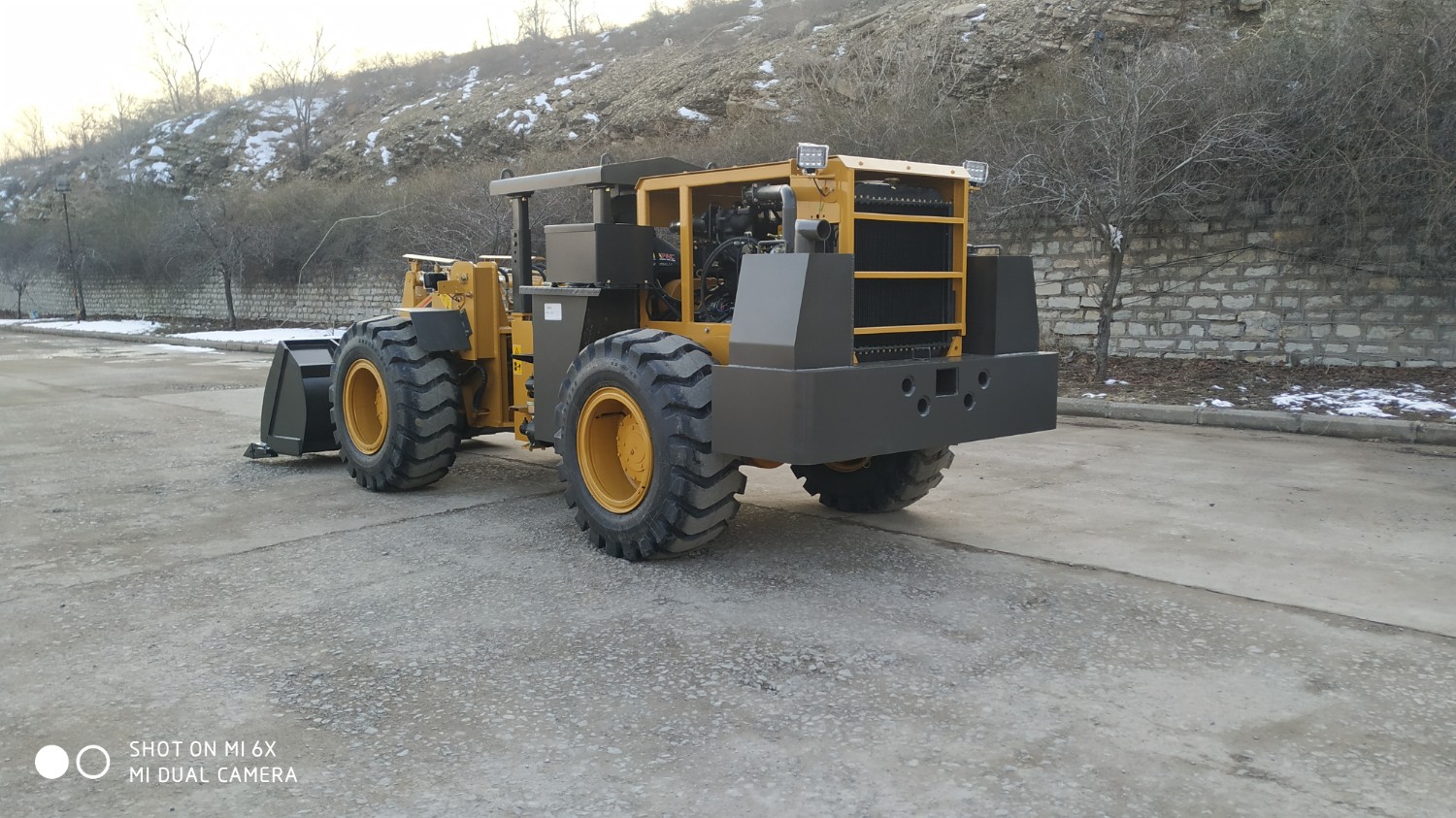

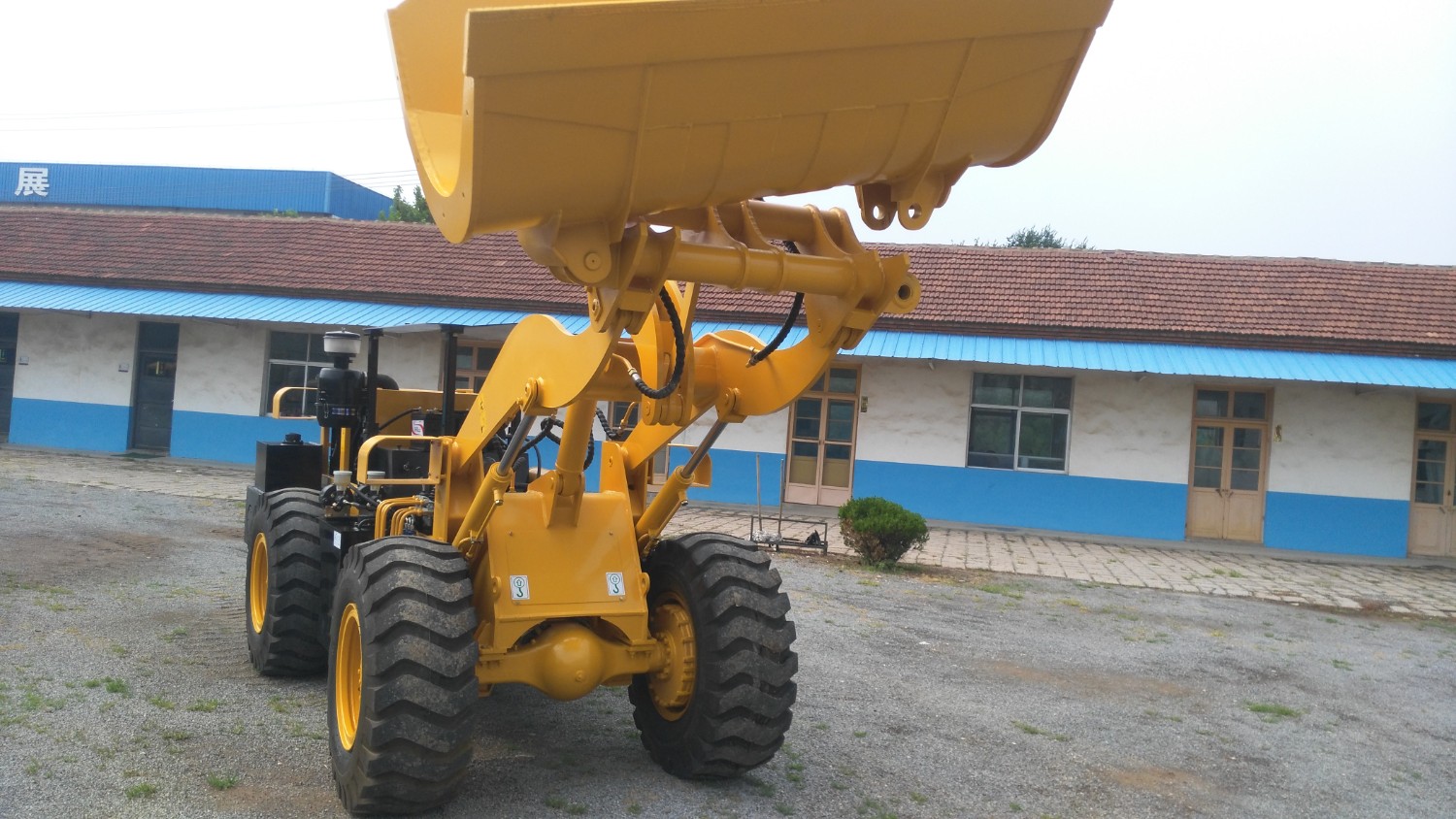

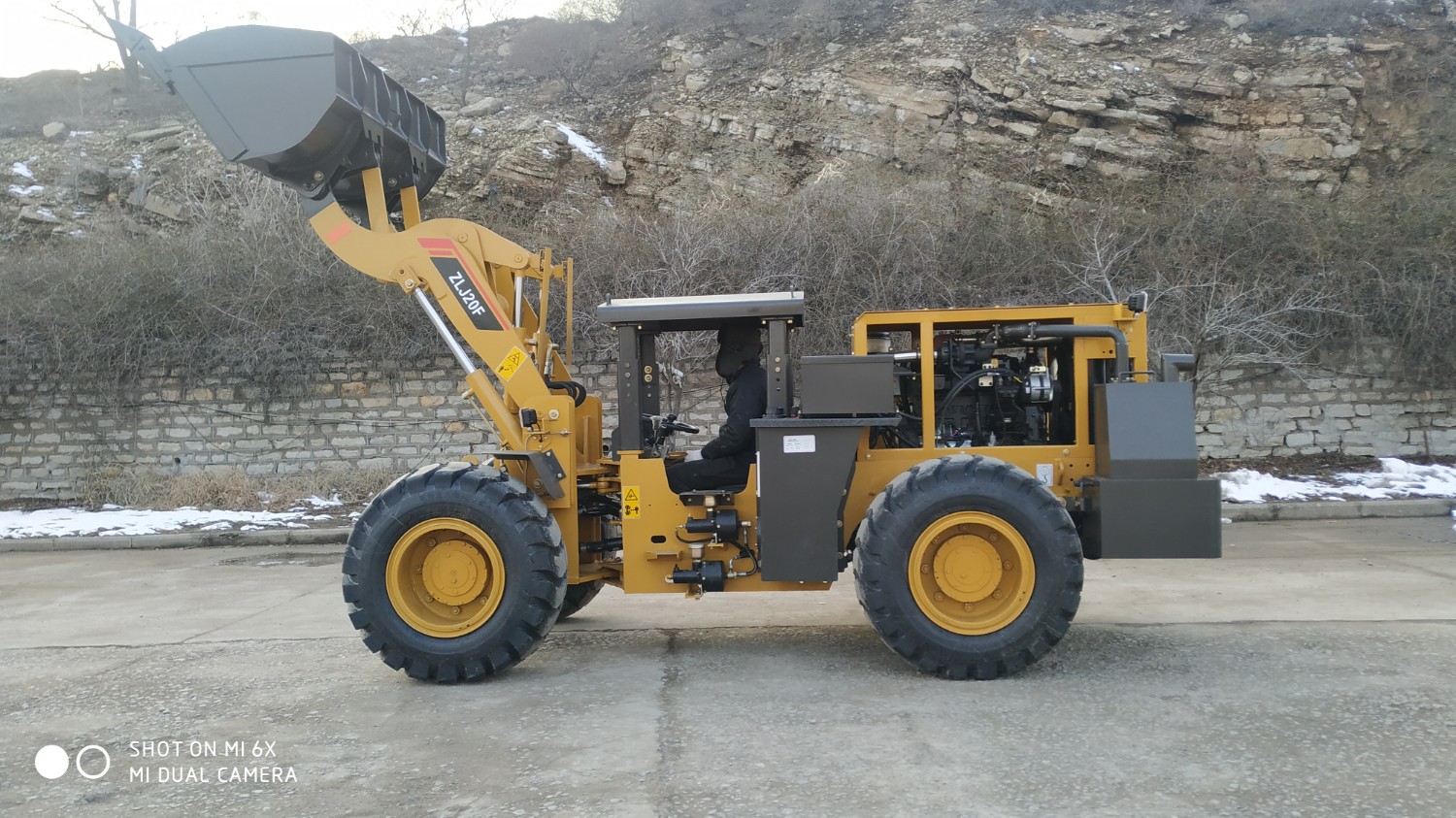

ZLJ20F井下装载机

ZLJ20F装载机性能参数ZLJ20F loader performance parameters

技术参数Technical parameter

机长（斗底贴地）Captain (bottom of bucket on the ground)（mm）5535±30

机宽（轮外侧）Engine Width (outside wheel)（mm）1880±10

铲斗宽Bucket width(mm)1900±5

机高（驾驶室顶部）Engine Height (top of cab)(mm)1790±10

轴距Wheelbase(mm)2450±15

轮距Wheel Pitch(mm)1480±5

最小离地间隙Minimum Clearance(mm)280±5

额定载重量Rated load（kg）rated loading2000

额定斗容量Nominal bucket capacity（m3）1.0

整机操作重量overall weight（kg）5500±30

最大牵引力（KN）maximum traction force38.2

最大爬坡能力maximum grade ability30°

最大卸载高度（mm）maximum dump height1700

卸载距离Unloading distance（mm）1000

铲斗自动放平功能Automatic levelling function of bucket 有yes

最大掘起力maximum breakout force（KN） 48.8

倾翻载荷Tipping load（KN）25

动臂提升时间boom lifting time（S）4.8±0.2

动臂下降时间Boom down time（S）3.3±0.3

铲斗卸料时间Bucket discharge time（S）1.1

最小转弯半径(铲斗外侧)Minimum turning radius outside bucket（mm）6828±50

发动机Engine（II）型号model4108

型式type直列、水冷、四冲程、直喷Vertical, in-line, water cooled, 4-stroke diesel engine

气缸数-缸径NO. of cylinder-bore4-108

功率 rated power（KW）62.5

转速Rotational speed（r/min）2200

最低燃油率min. fuel-consume ratio（km.h）242

最大扭矩 maximum torque（N.M）285

系统压力system working pressure （Mpa）16

制动系统Brake system

行车制动 service brake气顶油钳盘式四轮制动air assist disc brake on 4 wheels

驻车制动parking brake手动嵌盘式Manual disk brake

变矩器型号torque converterYJ-280A

变速箱型式 gearbox mode定轴式动力换挡Power shaft normally engaged straight gear

驱动桥Drive axles圆弧圆锥齿轮一级减速First reduction of circular-arc bevel gear

轮胎型号12/70-20
