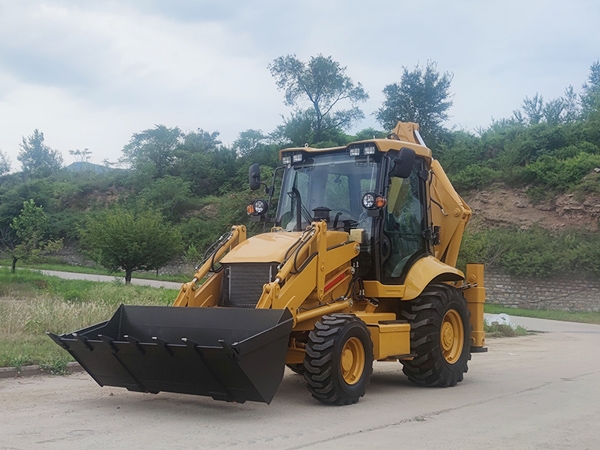

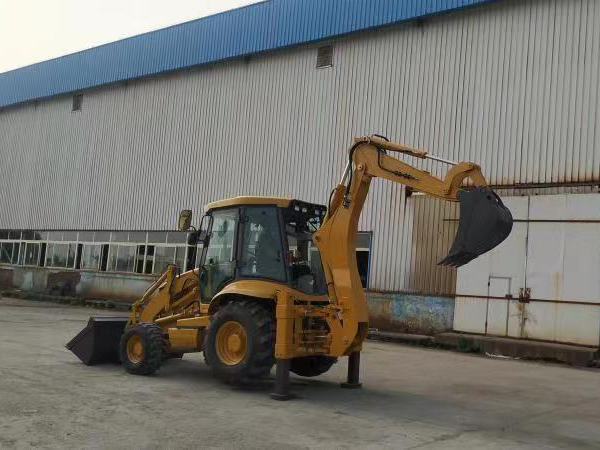

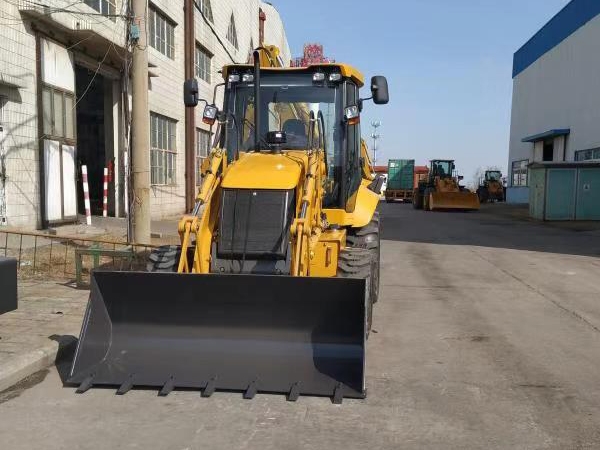

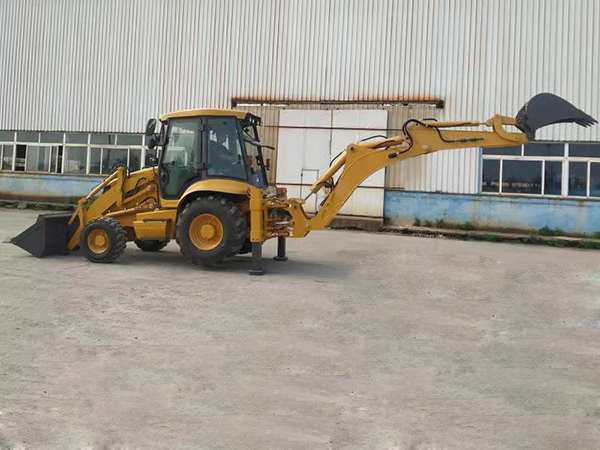

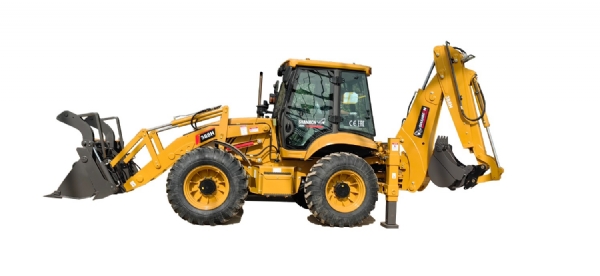

SHANMON388T挖掘装载机

1

Length(with bucket on ground)总长（铲斗放置地面）

7600mm

2

Overall width（at stabilizer ）总宽（支腿处）

2230mm

3

Load Bucket width铲斗宽度

2220mm

4

Height(To the top of the cab)高度（到驾驶室顶）

3100mm

5

Height(To the top of the digging pole)整机高度(到挖掘臂顶部)

3800 mm

6

Wheel base轴距

2100 mm

7

Back wheel Tread后轮轮距

1750 mm

l  Main Loading Technical Specification装载主要技术参数

1

Rated load额定载重量

2500KG

2

Operating weight操作重量

7820kg

3

Rated bucket capacity额定斗容

1m³

4

Max. dump clearance最大卸载高度

2720 mm

5

Dump reach卸载距离

900 mm

6

Min. turning radius最小转弯半径

(1) Outside of bucket 以铲斗边缘

5410mm

(2) Center of front wheel以前轮胎痕迹中心

4100mm

7

Max lifting capability 最大提升能力

2500KG

8

Max. load breakout force最大掘起力

≥45KN

l  Main Digging Technical Specification挖掘主要技术参数

1

Rated digging bucket capacity额定挖掘斗斗容

0.3m³

2

Max. digging depth最大挖掘深度

4080 mm

3

Max. digging radius最大挖掘半径

5600 mm

4

Max. dumping height 最大卸载高度

5730 mm

5

Max. digging  force最大挖掘力

≥44KN

6

Max. Digging Height最大挖掘高度

5730 mm

Diesel engine发动机

1

Model型号

Wei Chai  WP4G95E221

2

Type形式

Direct injection. Turbocharged. Water cooling

3

Rated output额定功率

70 (kW)

5

Total exhaust of cylinder排气量

4.5(L)

9

Rated speed额定转速

2200(r/min)

10

Max. Torque最大扭矩

380(N.M)

Transmission System传动系统

1

Torque Converter液力变矩器

Model型号

CARRARO

Cooling type 冷却方式

Pressure oil circulating压力油循环

2

Transmission case变速箱

Model型号

CARRARO

Type形式

Synchromesh mechanical shift同步机械换档

3

Axle and Tire桥

Model型号

CARRARO

Type of main reducer

spiral bevel gear, single stage

主传动形式

单级螺旋伞齿轮

Type of final reducer

Single stage planetary

终传动形式

单级行星轮

4

Gear shift position档位

4 F、 4 R前四后四档位

5

Speed 速度（F/R）

36km/h

6

Max. drawing force最大牵引力

≥67KN

7

Size of tire轮胎型号

前轮

14-17.5-14PR

后轮

19.5L-24-12PR

Oil Capacity加油量

1

Fuel(diesel)燃油

130 L

2

Engine lubricating oil机油

11 L

3

Oil for converter and gear box变速箱油

22 L

4

Oil for hydraulic system液压系统油

110 L

5

Oil for driving axles（F/R）前后驱动桥油

7.6 L+17 L
