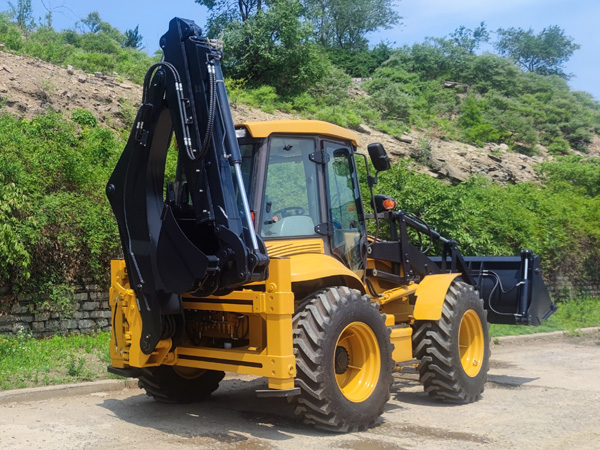

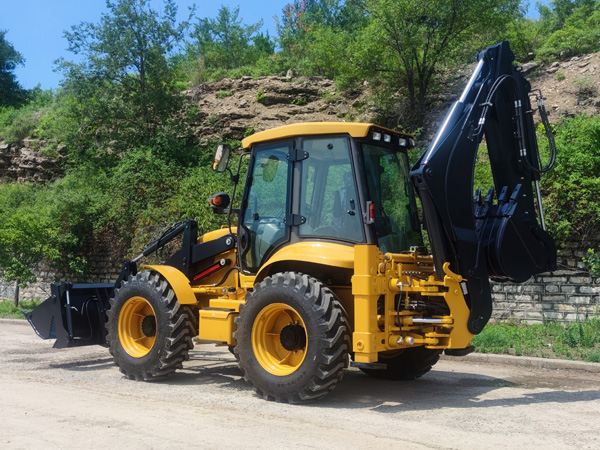

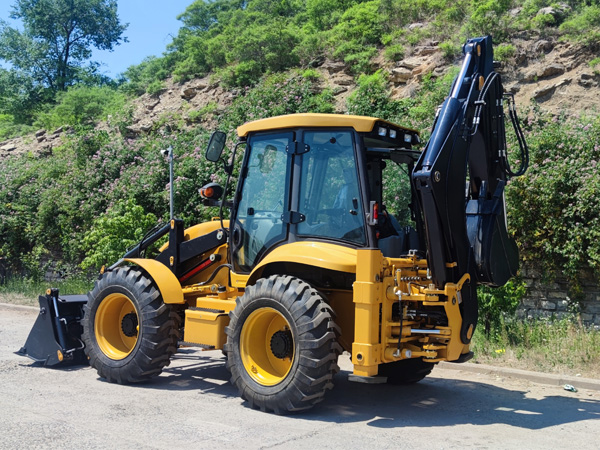

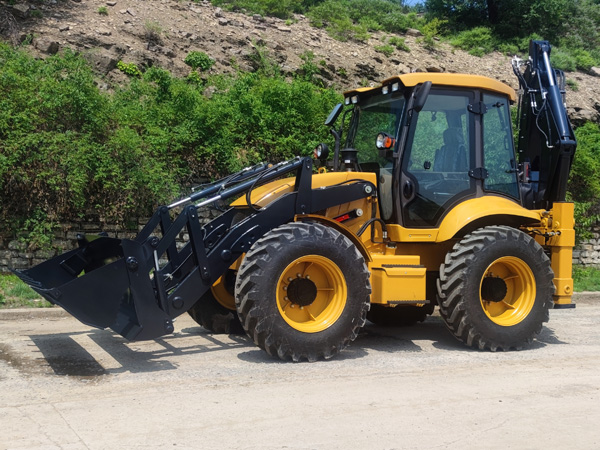

SHANMON388H（4TX）挖掘装载机

1

Length(with    bucket on ground)整机总长（铲斗放置地面）

6450±80mm

2

Overall    width（at    stabilizer ）整机总宽(轮胎外沿)

2490±10mm

3

Load Bucket    width铲斗宽度

2490±10mm

4

Height(To    the top of the cab)整机高度（到驾驶室顶）

3120±10mm

5

Height(To    the top of the digging pole)整机高度(到挖掘臂顶部)

3940 ±20mm

6

Wheel base轴距

2335±10 mm

7

Back wheel    Tread轮距

2139 ±10mm

 Main Loading Technical Specification装载主要技术参数

1

Rated load额定载重量

2500KG

2

Operating    weight操作重量

9120kg

3

Rated bucket    capacity额定斗容

1.2m³

4

Max. dump    clearance最大卸载高度

3050±50 mm

5

Dump reach卸载距离

870±20 mm

             6

Outside of    bucket转弯半径（铲斗外沿）

6420±100mm

  Main    Digging Technical Specification挖掘主要技术参数

1

Rated    digging bucket capacity额定挖掘斗斗容

0.3m³

2

Max. digging    depth最大挖掘深度

3820±20 mm

3

Max. digging    radius最大挖掘半径

5345±20mm

4

Max. dumping    height 最大卸载高度

3740±20mm

5

Max.    digging  force最大挖掘力

kgf

6

Max. Digging Height最大挖掘高度

5470 ±20mm

7

最大挖掘半径时提升力

1220kg

8

最大挖掘深度（伸缩臂）

4970±20 mm

9

最大装载高度（伸缩臂）

4983±20mm

10

最大挖掘高度（伸缩臂）

6680±20mm

  Diesel engine发动机

1

Model型号

YC4A105Z-T20

2

Type形式

水冷

3

Rated output额定功率

75 (kW)

4

Total    exhaust of cylinder排气量

4.8(L)

5

Rated speed额定转速

2200(r/min)

6

Max. Torque最大扭矩

400(N.M)

 Transmission System传动系统

1

Torque    Converter液力变矩器

Model型号

315

Cooling type    冷却方式

Pressure oil circulating压力油循环

2

Transmission    case变速箱

Model型号

15

Type形式

Synchromesh mechanical shift机械操纵液力同步换档

3

Axle and    Tire桥

Model型号

WZL100

4

Gear shift    position档位

4 F、 4 R前四后四档位

5

 速度（F/R）km/h

     F1，5km/h；F2，10km/h；

     F3，18km/h；F进4，32km/h；

     R1，5km/h；R2，10km/h；

     R3，18km/h；R4，32km/h；

6

Size of tire轮胎型号

                                        16.9-28

The hydraulic system液压系统

1

Working pump discharge工作泵排量

63ml/r

2

Working pump pressure工作泵压力

20Mpa

3

Type of steering gear转向器型号

BZZ-500

Excavating equipment (crushing    hammer)挖掘属具（破碎锤）

1

Drill rod diameter钎杆直径  mm

68-70

2

Pressure of work工作压力  Mpa

11-14

3

The impact frequency冲击频率

500-900

4

Flow range流量范围  L/min

25-45

5

The kinetic energy动能      KN

49

  Oil Capacity加油量

1

The hydraulic    oil tank液压油箱

125

2

Diesel fuel tank柴 油 箱

125
