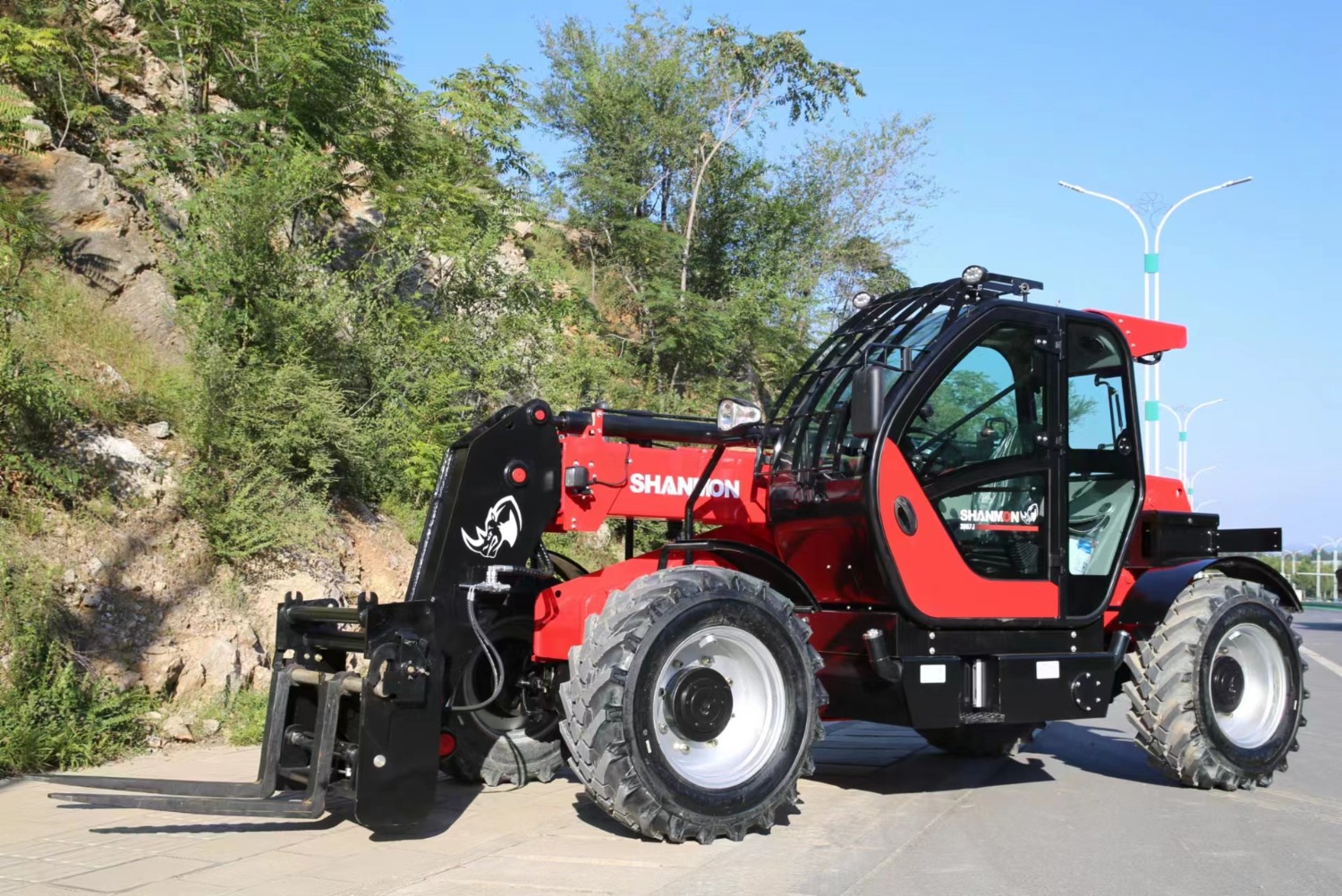

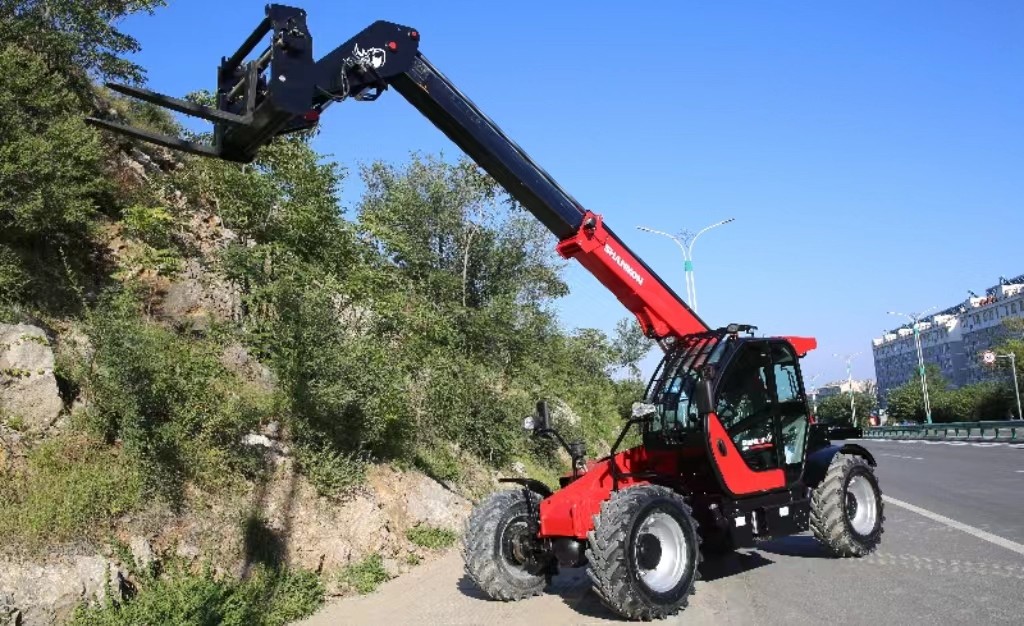

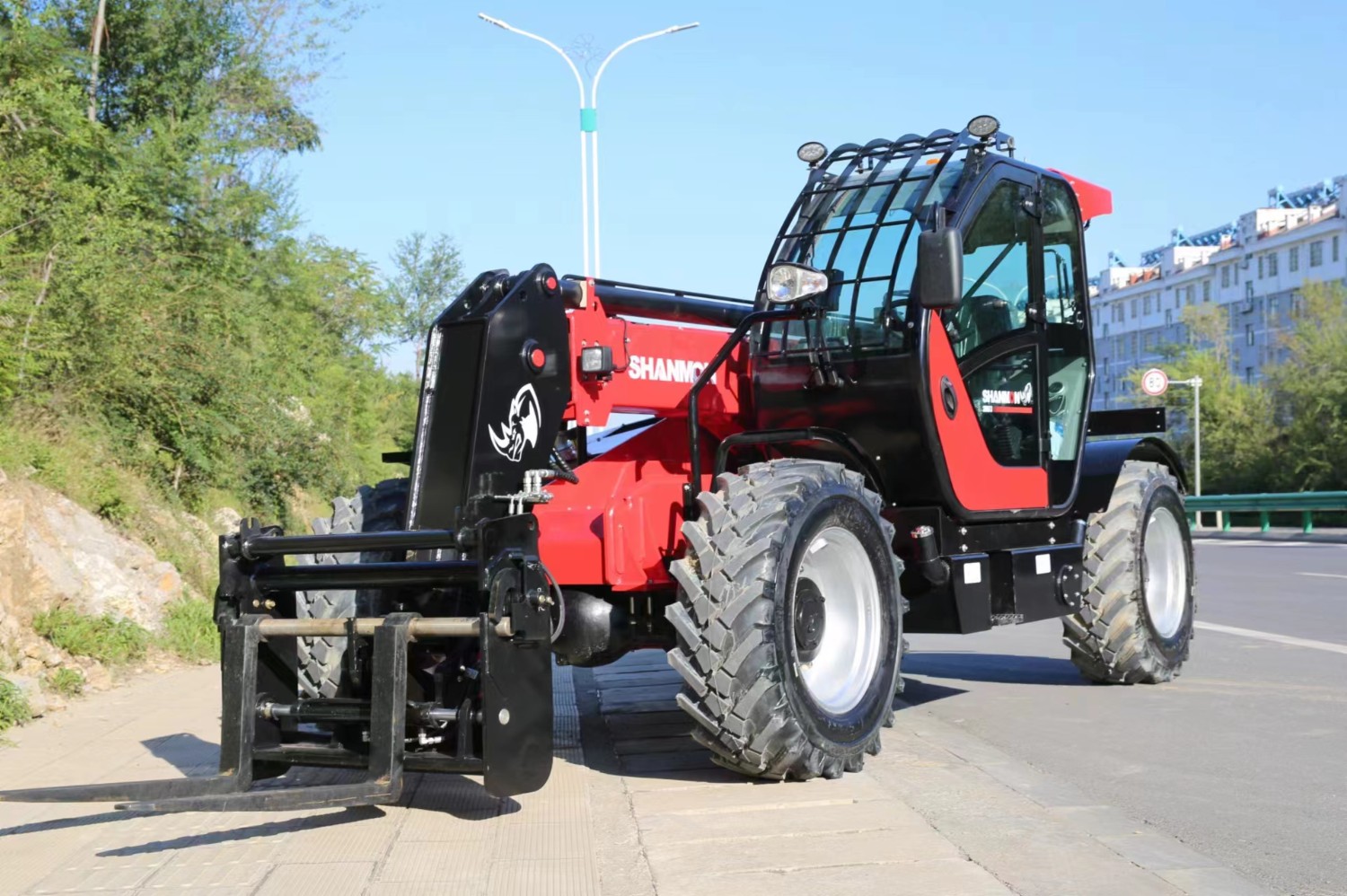

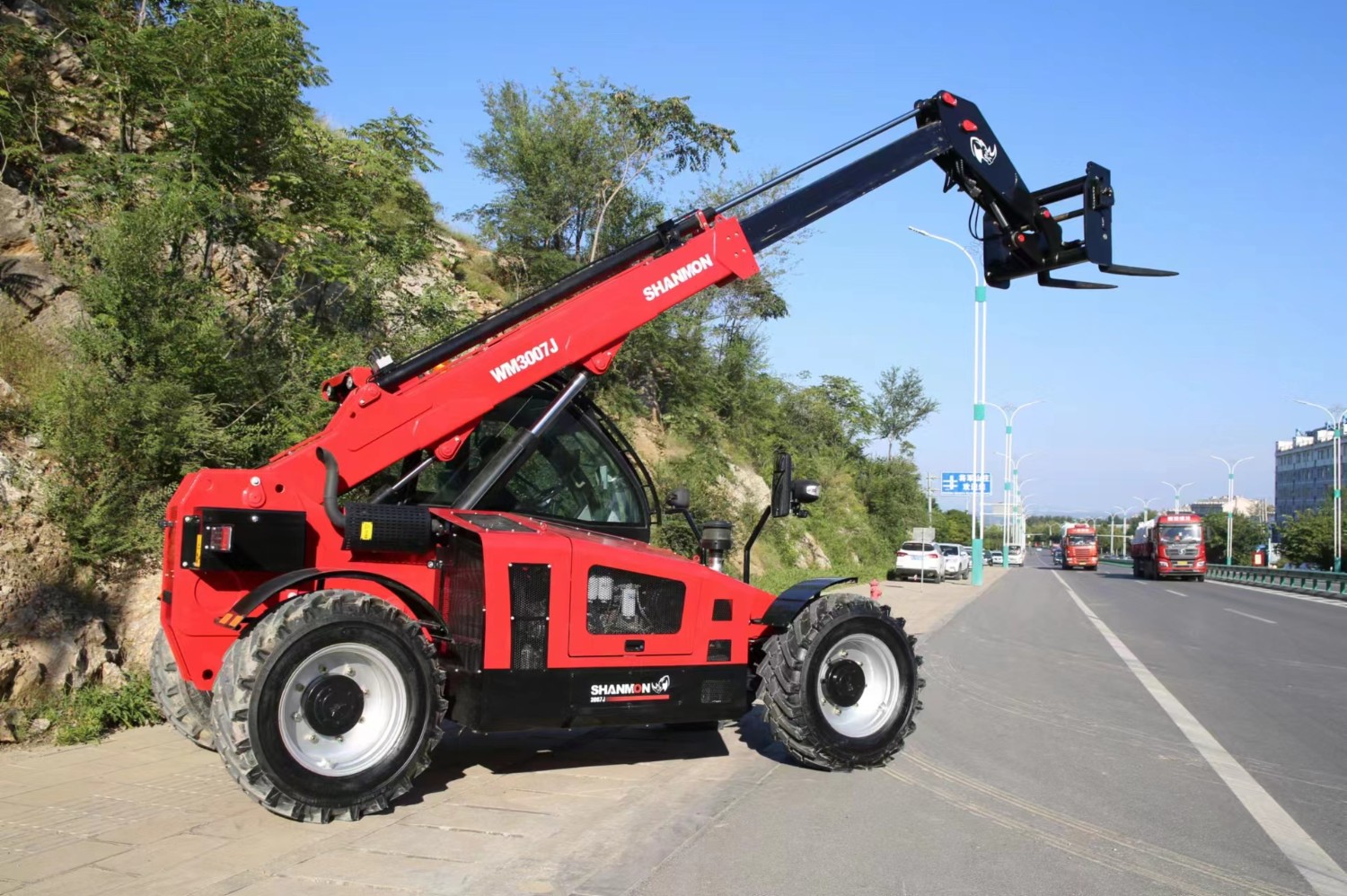

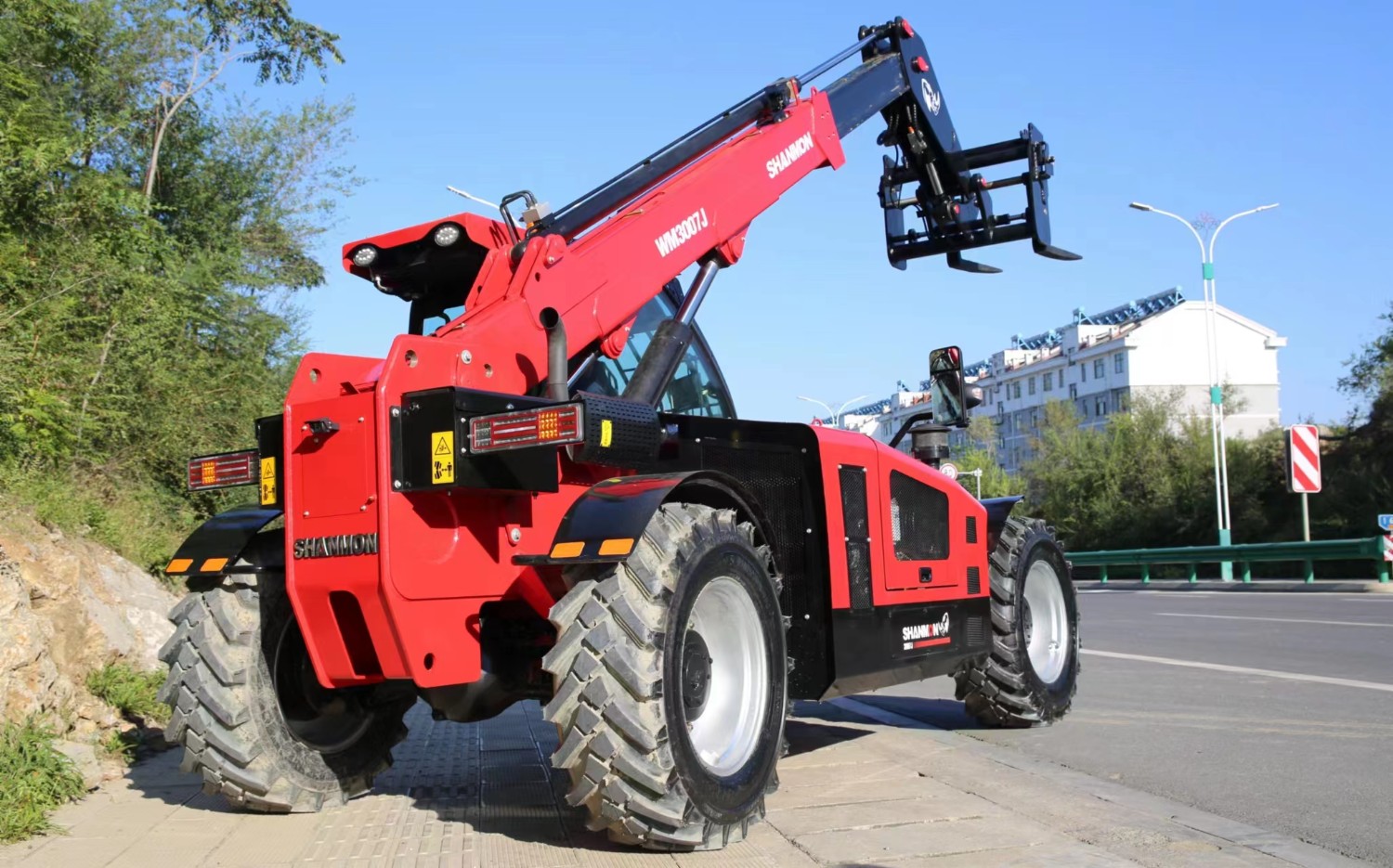

SHANMON Telescopic Handler 3007J
SHANMON Telescopic Handler 3007J
主要性能特点:
有效作业幅度大,可超过障碍直接装卸货物。
Large effective operation range,can load and unload goods directly over obstacles.
具有负载伸缩功能,作业安全可靠。
Equipped with loading telescopic function,ensuring safe and reliable operation.
易更换多种辅具,可实现多功能作业。
Easy to change multiple attachments,enabling multifunctional operations.
总尺寸Overall Dimension
1 整机总长(铲斗放置地面)Length(with bucket on ground) 6490±50mm
2 整机总宽(轮胎外沿、机罩外沿)Overall width(Tire outer edge, hood outer
edge) 2280±20mm
3 铲斗宽度Load Bucket width 2250±10 mm
4 整机高度(到驾驶室顶)Height(To the top of the cabin) 2580±20mm
5 轴距Wheel base(MM) 3450±10mm
6 轮距 Wheel Tread(MM) 1855±10mm
装载主要技术参数 Main Loading Technical Specification
1 额定载重量Rated load 3000KG
2 操作重量 Operating weight 8300KG
3 额定斗容 Rated bucket capacity 1.6 m³
4 较大卸载高度(41°卸料角)
Maximum dump height (41° discharge Angle) 6000mm
5 卸载距离Dump reach 560mm
6 转弯半径Turning raduis 铲斗外沿/内轮胎中心
Bucket outside rim/inside tire center 6200±50/3600±50mm
7 动作时间Actuation time 举升时间 空载/满载
Lifting time Empty/full load 10.7/15.5 S
下降时间 Falling time 7.7 S
翻斗时间 Tipping time 6.7 S
挖掘主要技术参数Main Digging Technical Specification
发动机 Engine
1 发动机型号Engine model YC4A105Z-T20
2 冷却形式Cooling type 水冷Water cooling
3 额定功率 Rated power 75 (kW)
4 排气量Total exhaust of cylinder 4.8(L)
5 额定转速Rated speed 2200(r/min)
6 较大扭矩Max. Torque 400(N.M)
传动系统 Transmission System
1
液力变矩器Torque Converter 型号Model 290
冷却方式Cooling type 压力油循环Pressure oil circulating
2 变速箱Transmission case 型号Model ZL15
形式Type 电液同步换档
Electro-hydraulic synchronous shift
3 桥Axle 前驱动桥型号Front Axle Model WL96Q2W
后驱动桥型号Rear Axle Model WL96Q2A
4 变速箱档位 Gear shift position 4 F、 4 R前四后四档位
5 速度Speed(F/R)km/h 前进1档 F1: 6 km/h; 前进2档 F2: 14km/h
前进3档 F3: 23km/h; 前进4档 F4: 36km/h
后退1档 R1: 6km/h; 后退2档 R2: 14km/h
后退3档 R3: 23km/h;后退4档 R4: 36km/h
6 轮胎型号Tire size 16/70-24
液压系统 Hydraulic system
1 工作泵排量Working pump displacement 63ml/r
2 工作泵压力Working pump pressure 20Mpa
3 转向器型号 Steering gear model BZZ-500
油箱容量 Tank CapaciSHANMON Telescopic Handler 3007J
