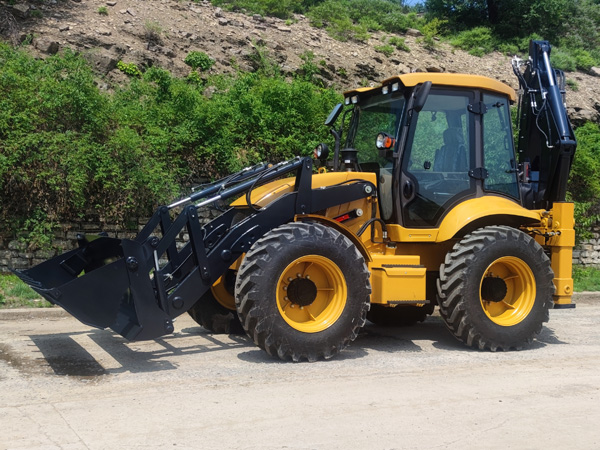

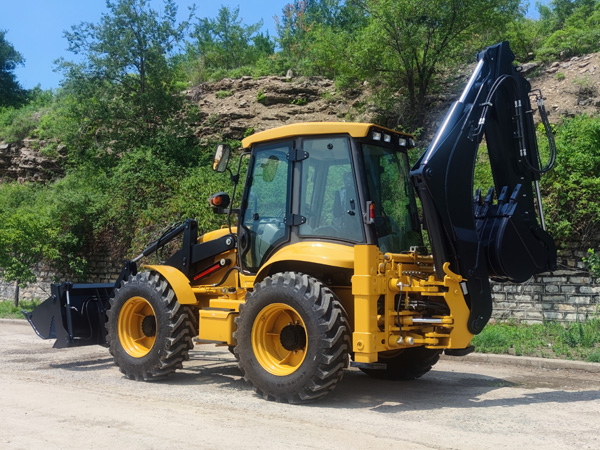

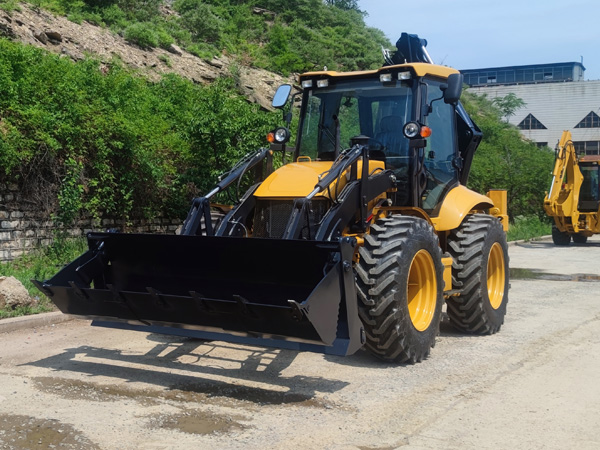

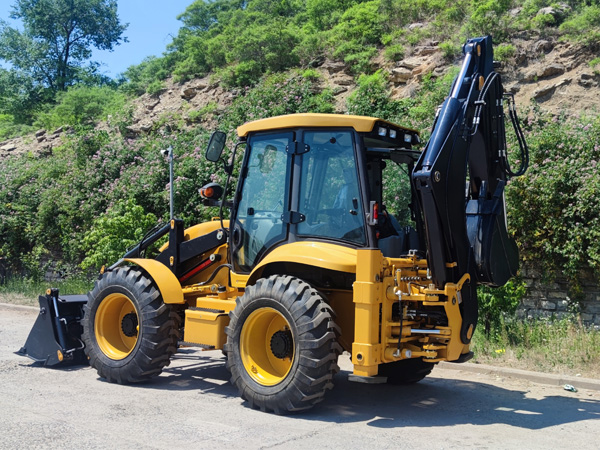

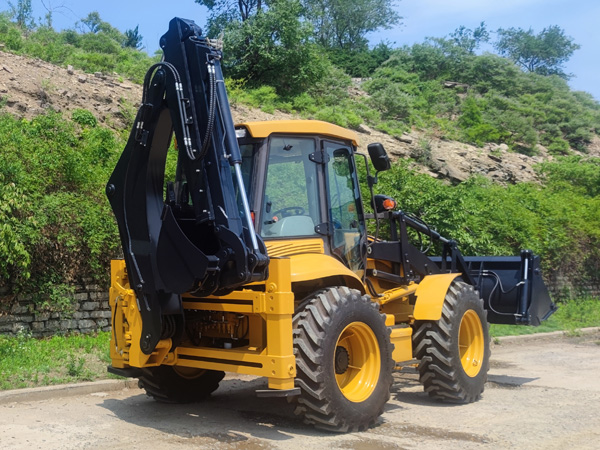

Экскаватор - погрузчик SHANMON388H (4TX)

1

Общая длина машины (ковш помещается на землю)

6450±80mm

2

Общая ширина всей машины (внешний край шины)

2490±10mm

3

Ширина ковша

2490±10mm

4

Высота всей машины (до верхней части кабины)

3120±10mm

5

Высота всей машины (до верхней части рычага)

3940 ±20mm

6

Колесная база

2335±10 mm

7

Колесо

2139 ±10mm

 Загрузка основных технических параметров

1

Номинальная грузоподъемность

2500KG

2

Эксплуатационный вес

9120kg

3

Номинальная емкость ковша

1.2m³

4

Максимальная высота разгрузки

3050±50 mm

5

Расстояние разгрузки

870±20 mm

             6

Радиус поворота (внешний край ковша)

6420±100mm

  Основные технические параметры

1

Номинальная емкость для раскопок

0.3m³

2

Максимальная глубина раскопок

3820±20 mm

3

Максимальный радиус выемки

5345±20mm

4

Максимальная высота разгрузки

3740±20mm

5

Максимальная сила выемки

kgf

6

Максимальная высота выемки

5470 ±20mm

7

подъёмная сила при максимальном радиусе раскопок

1220kg

8

Максимальная глубина выемки (телескопический рычаг)

4970±20 mm

9

Максимальная высота погрузки (телескопический рычаг)

4983±20mm

10

Максимальная высота выемки (телескопический рычаг)

6680±20mm

Двигатель

1

Тип

YC4A105Z-T20

2

Форма

Водяное охлаждение

3

Номинальная мощность

75 (kW)

4

Количество выхлопных газов

4.8(L)

5

Номинальная скорость вращения

2200(r/min)

6

Максимальный крутящий момент

400(N.M)

трансмиссия

1

Гидравлический трансформатор

Тип

315

Режим охлаждения

Нефтяной цикл под давлением

2

Коробка передач

Тип

15

Форма

гидросинхронный переключение передач механического управления

3

Мост

Тип

WZL100

4

Файл

Первые четыре, последние четыре.

5

 Скорость km/h

     F1，5km/h；F2，10km/h；

     F3，18km/h；F4，32km/h；

     R1，5km/h；R2，10km/h；

     R3，18km/h；R4，32km/h；

6

Тип шины

                                        16.9-28

Гидравлическая система

1

Количество рабочих насосов

63ml/r

2

Давление рабочего насоса

20Mpa

3

Рулевое управление

BZZ-500

Экскаваторный инструмент (дробильный молот)

1

Диаметр буровой трубы mm

68-70

2

Рабочее давление  Mpa

11-14

3

Частота удара

500-900

4

Диапазон потока  L/min

25-45

5

Кинетическая энергия     KN

49

  Количество заправок

1

Гидравлический бак

125

2

Дизельный бак

125
